Clevis Pin mehaaniliseks ühendamiseks

See mehaanilise ühenduse jaoks mõeldud Clevise tihvt, mida müüb otse Wanluo Factory, on tööstuslik standardne silindriline liigutatav ühenduskomponent. Seda kasutatakse peamiselt dünaamiliste montaažistsenaariumide jaoks, mis hõlmavad mehaanilisi hingesid, pöörlevaid liigendeid ja ühendusvarraste painduvaid liikuvaid struktuure. Erinevalt turul olevatest fikseeritud tihvtidest, mida kasutatakse ainult staatiliseks täpseks positsioneerimiseks, on sellel tootel põhieesmärgiks dünaamiline liikuv ühendus, mis on spetsiaalselt kohandatud erinevatele mehaanilistele liigenditele, mis nõuavad edasi-tagasi pöörlemist, nurkpööret ning paindlikku avamist ja sulgemist.

Saada päring

Product Description

Kui Wanluo Factory toodab mehaaniliste ühenduste jaoks Clevis Pins, kasutab see integreeritud struktuuri, mis koosneb lamedast peast ja läbivast avast sabaotsas. Koos tihvtiga võib see saavutada topeltlukustuse. Kokkupanek on lihtne, pöörlemine on sujuv ja see võib takistada lahtitulekut ja nihkumist seadme pideva liikumise ajal. See on laialdaselt kasutatav mehaaniliste ülekandekonstruktsioonide, sõiduki šassii komponentide, hüdroseadmete ja erinevate liikuvate komponentide standardiseeritud koostamisel.

Eristavad müügiargumendid

1. Keskendub dünaamilise tegevuse ühendusele, mis sobib pigem dünaamilisteks töötingimusteks kui staatiliseks positsioneerimiseks.

2. Lame peapiir ja sabaaugu lukustus, mis tagab kahekordse libisemisvastase kaitse suurema ohutuse tagamiseks.

3. Ühildub kahvli struktuuriga, pakkudes tugevamat kohanemisvõimet ja suuremat montaažitaluvust.

4. Lihtne struktuur ja vastupidav, väiksema pikaajalise kulumisega.

5. Äärmiselt mitmekülgne, sobib erinevate tööstusseadmete standardiseeritud asendamiseks.

Struktuuriomadused ja tootmistehnoloogia

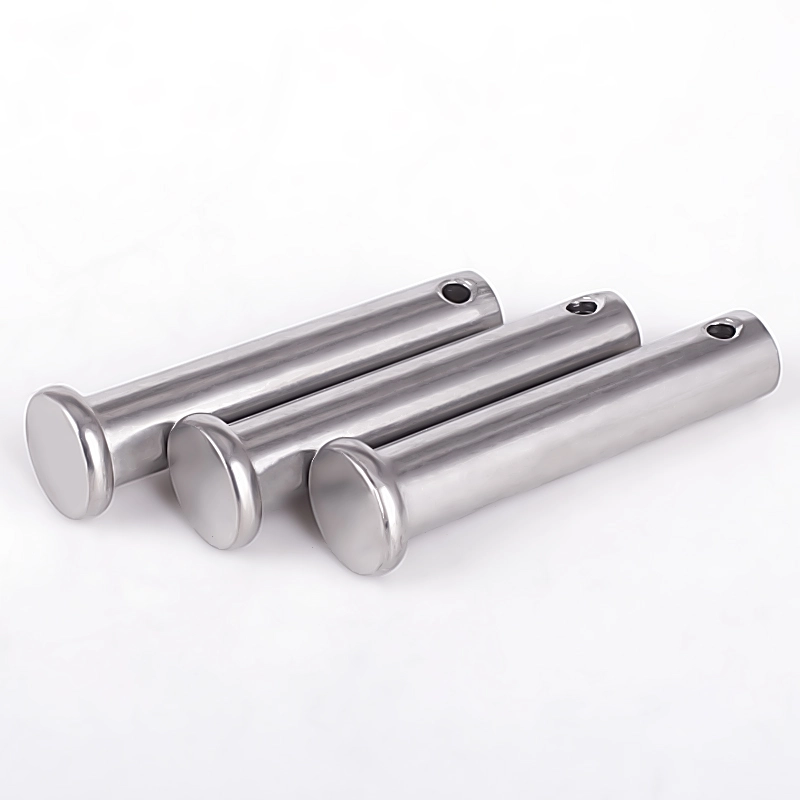

Clevis Pin for Mechanical Connection ühes tükis täppis külmpea ja tsentriteta lihvimisvormimisprotsess, mis koosneb lamedast ümmargusest piirpeast, siledast tahkest silindrilisest tihvti korpusest ja reserveeritud sabatihvti avast. Paksendatud lame pea tagab stabiilse pinna piiramise, vältides tihvti korpuse vajumist paigaldusavasse ja tagades monteerimise ühtlase tasasuse. Integreeritud tahke tihvti korpusel on kõrge struktuurne jäikus ja sile pinnaviimistlus, mis vähendab hõõrdumist komponentide pöörlemise ajal ja tagab paindliku ja takistusteta mehaanilise liikumise. Täpselt paigutatud sabaaugul on ühtlane ava ja sile sisesein, mis sobivad ideaalselt kokku standardsete tihvtidega, moodustades tervikliku turvalukusüsteemi. Kvaliteetsest süsinikterasest, legeerterasest ja roostevabast terasest materjalidest toodetud tooted läbivad peenviimistluse, jämedastuse ja standardse korrosioonivastase töötluse. Range mõõtmete tolerantsi kontroll tagab standardsete hingeaukudega värinavaba sobivuse, stabiilse nihkekindluse ja pikaajalise liikumise väsimuskindluse, kohandudes sagedaste liigutatavate montaaži töötingimustega.

Toote parameeter

Parameetri üksus	Üksikasjalik spetsifikatsioon
Toote nimi	Klambritihvt, lameda peaga klambritihvt, augu tüüpi hingetihvt, liigutatav silindriline tihvt
Executive Standard	DIN11023, ISO standard, GB standard, ANSI standard, kohandatud mittestandardsed suurused
Saadaval materjal	45# süsinikteras, 40Cr legeerteras, 304/316 roostevaba teras
Suuruste vahemik	Läbimõõt 2mm-30mm, pikkus 6mm-350mm täisstandardsuurused, kohandatud tihvti ava asukoht ja pikkus
Struktuuri tüüp	Lame piirpea, kindel silindriline korpus, sabatihvti ava turvalukustuskonstruktsioon
Töötlemise tehnoloogia	Täpne külmotsing, tsentriteta lihvimine, aukude täppispuurimine, pinna karastamine ja viimistlus
Kohaldatav toorik	Mehaanilised hinged, klambriklambrid, ühendusvardad, sõiduki šassii, hüdraulilised liikuvad liigendid, masinaehituse osad
Pinnatöötlus	Tsingimine (valge/värvi/must), musta oksiidiga karastamine, passiveerimine, roostevaba terase poleerimine
Mehaanilised omadused	Kõrge nihkekindlus, sujuv pöörlemine, piirav vajumisvastane, ohutu kukkumisvastane, väsimuskindlus sagedaseks liikumiseks
Pakkimismeetod	Roostevastane sisekast + ekspordikarp, niiskus- ja põrutuskindel pakend, kaubaaluste pakkimine hulgitellimuste jaoks
Tarneteenus	Kohapealne standardvarustus, mittestandardne kohandamine, ühekordne tugivarustus koos tihvtidega

Clevis Pin For Mechanical Connection

Nominaalne läbimõõt d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max = nimisuurus (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max = nimisuurus (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = nimisuurus (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominaalsuurus (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Peamised eelised ja tööstuslikud rakendused

1. Professionaalne lame peaga piirav struktuur takistab tõhusalt tihvti korpuse vajumist ja nihkumist kiire pöörlemise ja edasi-tagasi liikumise ajal, säilitades liikuvate osade stabiilse montaažiasendi ning vältides mehaanilist värinat ja ühenduse kõrvalekaldeid.

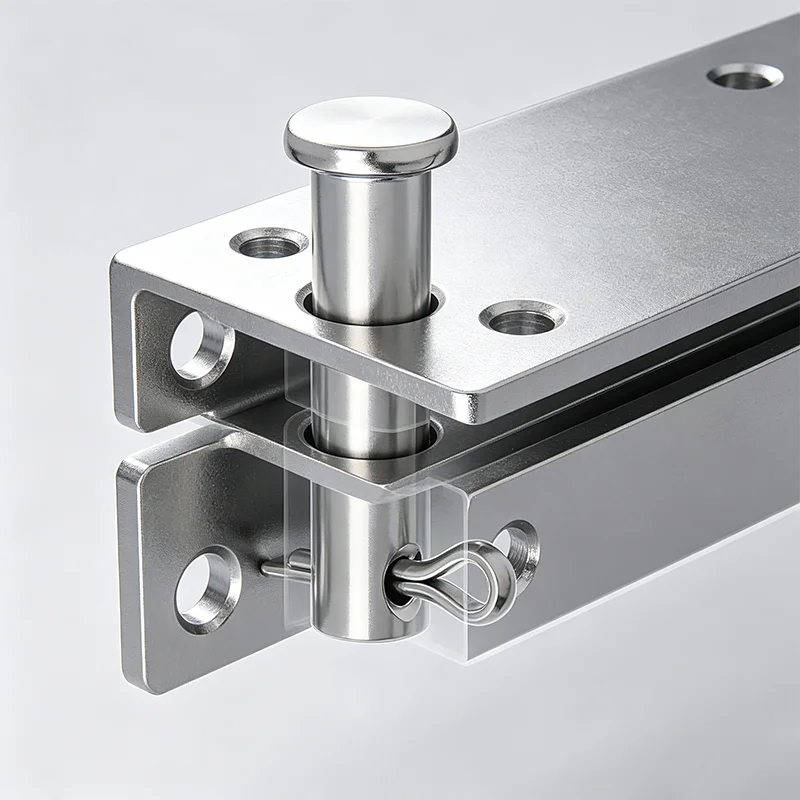

2. Saba augu lukustuse sobiv disain, mis sobib ideaalselt standardsete split tihvtidega. Klahvtihvti ja poolitatava tihvti kombinatsioon moodustab kahekordse turvakaitse, lahendades täielikult tihvti korpuse mahakukkumise ohu, mis on põhjustatud pikaajalisest mehaanilisest vibratsioonist ja löökkoormusest.

3. Ülimalt sile silindriline tihvti korpus minimeerib kooste hõõrdumist, tagades liigendliigendite ja liikuvate ühendusosade paindliku ja stabiilse pöörlemise. Sellel on suurepärane liikumisväsimuskindlus, seda pole pärast pikaajalist sagedast kasutamist lihtne kinni kiiluda ega kuluda.

4. Kõrge konstruktsioonitugevus ja tugev nihkekindlus. Tugev integreeritud vormimisprotsess võimaldab tihvti korpusel taluda suurt külgkoormust ja pinget, kohandudes insenerimasinate ja sõidukiseadmete raskeveokite liigutatavate ühenduste stsenaariumidega.

5. Clevis Pin for Mechanical Connectionil on lai kasutusvalik koos mitmekesiste materjalide valikutega, mida kasutatakse laialdaselt autode šassiisüsteemides, põllumajandusmasinates, hüdraulikaseadmetes, raudteerajatistes, automaatikaseadmetes ja mitmesugustes mehaaniliste liigendühenduste valdkondades.

Clevis Pin For Mechanical Connection

Päris kohapealsed rakendusstsenaariumid

Meie kinnitusvahendeid ja kohandatud metallist riistvara kasutatakse laialdaselt ülemaailmsetes universaalsetes tööstuslikes stsenaariumides, kohandudes täielikult keeruliste töötingimustega:

1. Tööstuslike mehaaniliste seadmete kokkupanek ja fikseeritud ühendus

2. Ehitustehnika ja ehituskonstruktsioonide kinnitused

3. Sadama-, mere- ja avamere inseneride tõstmine ja pingete fikseerimine

4. Uute energeetika-, automaatikaseadmete ja torustikusüsteemide paigaldus

5. Väljas kõrge korrosiooni, niiske ja suure koormusega karm töökeskkond

6. Ülemaailmne hulgimüügi ja riistvara turu jaotus

Kuumad sildid: Clevis Pin, Clevis Pin Tootja, Clevis Pin mehaaniliseks ühendamiseks
