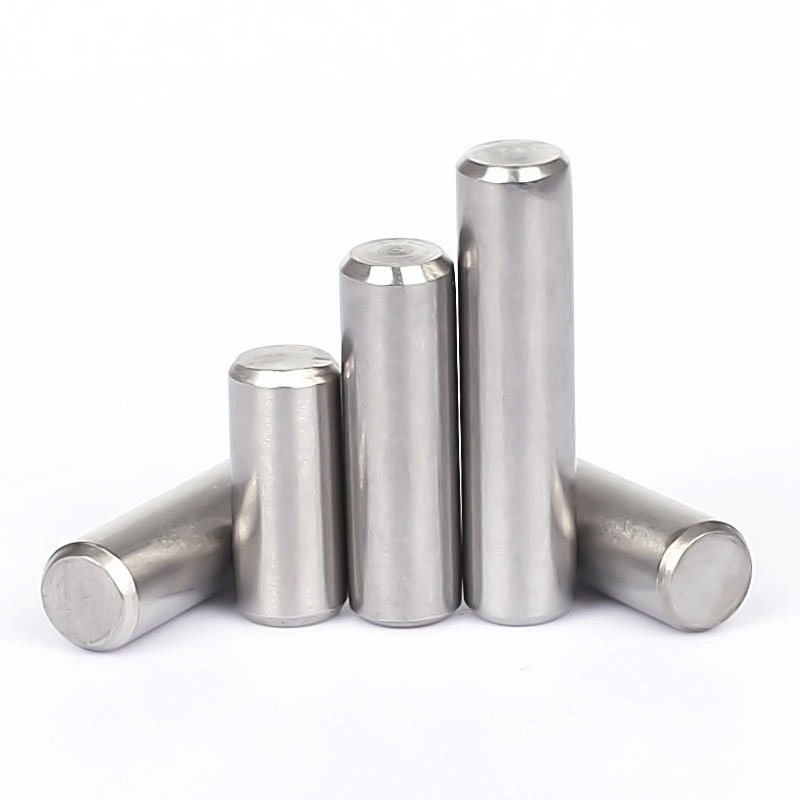

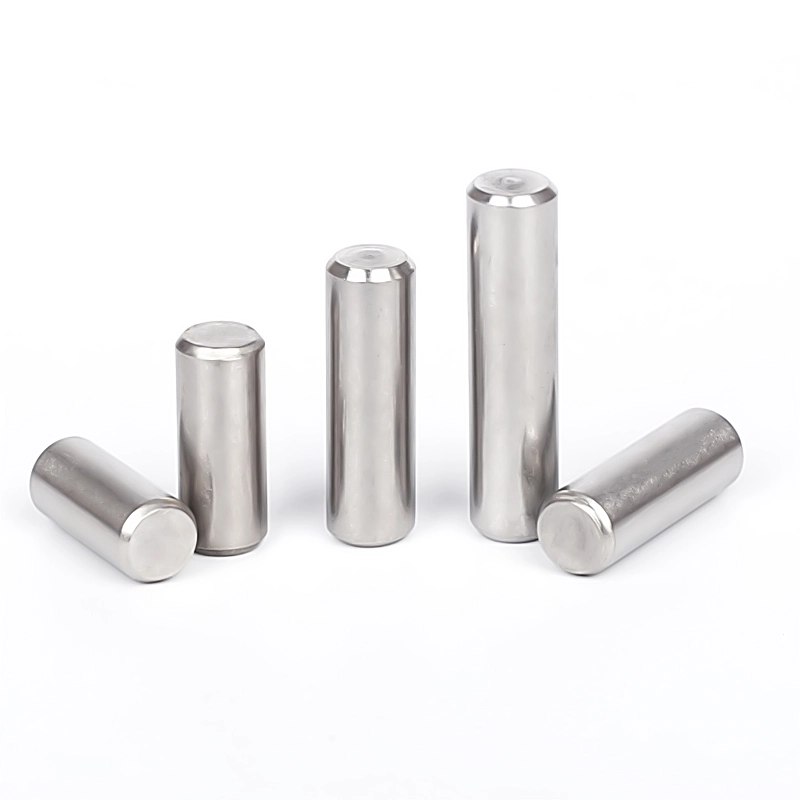

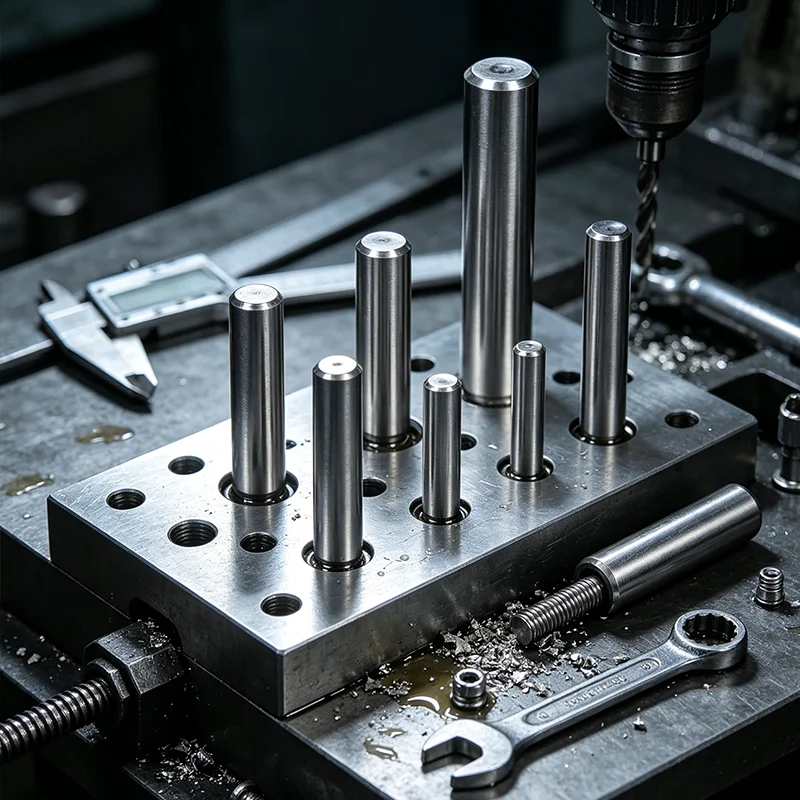

Paralleelsed tihvtid täpseks positsioneerimiseks

Need paralleelsed tihvtid täpseks positsioneerimiseks on valmistatud Wanluo tehases. Tuntud ka kui sirge samba positsioneerimistihvtid, on see spetsiaalne ülitäpne positsioneerimiskomponent, mida kasutatakse tööstuslikes täppismontaažisüsteemides. Selle põhifunktsioon erineb tavaliste poltide ja neetide pingutus- ja lukustusfunktsioonidest. Seda kasutatakse peamiselt seadmete komponentide täpseks joondamiseks, kõrvalekaldevastaseks fikseerimiseks ja koaksiaalkalibreerimiseks.

Saada päring

Product Description

Spetsiaalsed optimeerimised on tehtud selliste probleemide jaoks, nagu joondushälbed, komponentide nihked ja koaksiaalsuse ebatäpsused, mis võivad tekkida mehaanilise monteerimise, vormide liimimise ja automaatikaseadmete kokkupanemisel. Wanluo tehas on välja töötanud täppispositsioneerimise paralleeltihvtid, mis läbi mikromeetritaseme täpse tolerantsikontrolli tagavad erinevate täppisseadmete, vormide, sõidukikomponentide ja automaatikaseadmete nullnihke referentspositsioneerimise.

Materjali eelis

Toode on valmistatud integreeritud tahke silindrilise ühes tükis vormimisprotsessis, mis on kombineeritud professionaalse karastamise ja karastamise kuumtöötlustehnoloogiaga. See saavutab nii äärmiselt kõrge konstruktsiooni kõvaduse kui ka nihkekindluse, talub pikaajalist vibratsiooni ja seadme külgsuunalist välisjõu tõmbamist ning säilitab stabiilse montaažitäpsuse. See on tipptasemel täppismehaanilise montaaži põhikomponent.

Toote omadused

1. Puhas positsioneerimise eksklusiivne funktsioon, koostu viitepunkti täpne kalibreerimine

2. Mikromeetri taseme tolerantsi kontroll, ülikõrge üldine täpsus

3. Üldine karastamine ja karastamine, tasakaalustatud ja võimsad mehaanilised omadused

4. Tugev nihkevastane võime, suurepärane töötingimuste stabiilsus

5. Lai mitmekülgsus, mis sobib kõikide täppismontaaži stsenaariumide jaoks

Tootmistehnoloogia

Paralleelsed tihvtid kasutavad ühes tükis ülitäpset tsentriteta lihvimist ja integreeritud kuumtöötlusprotsessi. Kogu korpus on sirge silindrikujuline struktuur, millel on ühtlane seinapaksus ja ühtlane välisläbimõõdu tolerants, mis tagab tiheda null-kliirensi kinnituse koos tihvti aukudega. Mõlemad otsad on peenelt faasitud ja sujuvalt poleeritud ilma jäsemeteta, hõlbustades kiiret sisestamist ja kokkupanekut, vältides samal ajal tooriku aukude kriimustamist. Toode läbib üldise vaakumkarastamise ja madala temperatuuriga karastamise, millel on kõrge südamiku sitkus ja ülikõrge pinnakõvadus, mis takistab tõhusalt painutamist, deformatsiooni ja hõõrdumist pikaajalisel edasi-tagasi monteerimisel ja mehaanilisel töötamisel. Kõrge täpsusega mõõtmete kalibreerimine tagab standardsete tihvtide täiusliku vahetatavuse. Kvaliteetsest süsinikterasest, legeerterasest ja roostevabast terasest materjalidest valmistatud tooted vastavad rahvusvahelistele tööstusstandarditele, millel on stabiilne mehaaniline jõudlus ja pikk kasutusiga, mis sobivad ülitäpse tööstusliku sobitamise stsenaariumide jaoks.

Toote parameeter

Parameetri üksus	Üksikasjalik spetsifikatsioon
Toote nimi	Paralleelsed tihvtid, sirged silindrilised tihvtid, tüüblitihvtid, täpse asukoha määramise tihvtid
Executive Standard	DIN6325, ISO2338, GB119, JIS standard, kohandatud mittestandardsed täppissuurused
Saadaval materjal	45# süsinikteras, 40Cr legeerteras, 304/316 roostevaba teras, SKD teras
Suuruste vahemik	Läbimõõt 1,5–50 mm, pikkus 5–300 mm, tolerantsiklassid m6/h8/h7 valikulised
Struktuuri tüüp	Tugev sirge silinder, kahe otsaga faasid, ülitirge ja täpne positsioneerimisstruktuur
Töötlemise tehnoloogia	Tsentrita täppislihvimine, integraalne karastamine ja karastamine, pinna karastamine, peegelpoleerimine
Kohaldatavad stsenaariumid	Vormi kokkupanek, mehaaniline positsioneerimine, seadmete kinnitamine, autoosad, automatiseerimise täppismonteerimine
Pinnatöötlus	Musta oksiidiga karastamine, roostevastane õlitöötlus, naturaalne roostevaba terase poleerimine
Mehaanilised omadused	Kõrge kõvadus, ülikulumiskindlus, tugev nihkekindlus, null deformatsioon, kõrge positsioneerimise täpsus
Pakkimismeetod	Roostevastane sisekarp + ekspordikarp, niiskus- ja põrutuskindel pakend täppisosade jaoks
Tarneteenus	Kohapeal standardsuuruses tarne, ülitäpne mittestandardne kohandamine, kinnitusdetailide ühekordne sobitamine

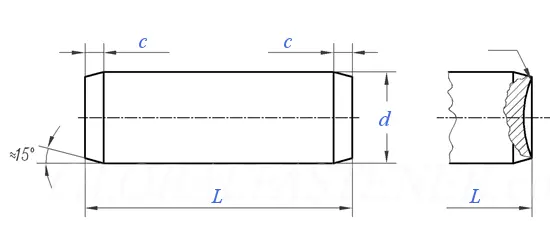

Parallel Pins For Precision Positioning

Nominaalne läbimõõt d			Φ0,6	Φ0,8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	max	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	max	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
1000 terastoote kaal≈kg			-	-	-	-	-	-	-	-	-	-

Nominaalne läbimõõt d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	max	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	max	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
1000 terastoote kaal≈kg			-	-	-	-	-	-	-	-	-	-

Peamised eelised ja tööstuslikud rakendused

1. Mikronitaseme täppistolerantsi kontroll suurepärase sirguse ja ümarusega, saavutades ülikõrge täpsusega nullkliirensi koostu. Paralleelsed tihvtid täpseks positsioneerimiseks kõrvaldavad tõhusalt komponentide värisemise, asendi kõrvalekalde ja koaksiaalvead, parandades oluliselt mehaanilise montaaži täpsust.

2. Integreeritud kuumtöötlus- ja pinnakõvenemisprotsess annab tihvti korpusele ülikõrge kõvaduse ja kulumiskindluse. See talub pikaajalist sagedast lahtivõtmist, vibratsiooni ja külgsuunalist nihkejõudu ilma painde, deformatsiooni või hõõrdumiseta, tagades pikaajalise stabiilse positsioneerimise täpsuse.

3. Kahe otsaga sileda faasiga konstruktsioon võimaldab kiiret ja tööjõusäästlikku sisestamist ja paigaldamist, vältides aukude kahjustusi ja kinnituste seiskumist montaaži ajal. Sile pind vähendab tõhusalt kooste hõõrdumist ning parandab tootmise ja töötlemise efektiivsust.

4. Suurepärane struktuurne stabiilsus ja vahetatavus. Standardsed paralleeltihvtid ühilduvad täielikult rahvusvaheliste standardsete tihvtide aukudega, toetades universaalset vahetust ja partii kokkupanekut, vähendades seadmete hooldus- ja osade vahetuskulusid.

5. Mitmed materjali- ja täppisklassi valikud, mida kasutatakse laialdaselt hallituse tootmises, automatiseeritud masinates, autotööstuses, kosmoseseadmetes, elektrilistes täppisinstrumentides ja ülitäpse mehaanilise montaaži väljadel.

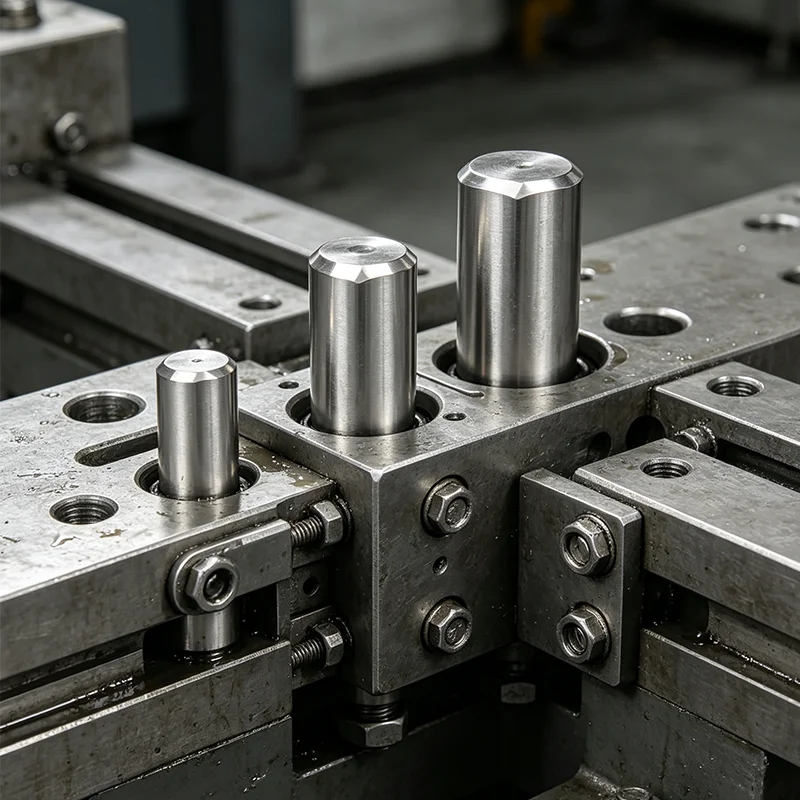

Parallel Pins For Precision Positioning
