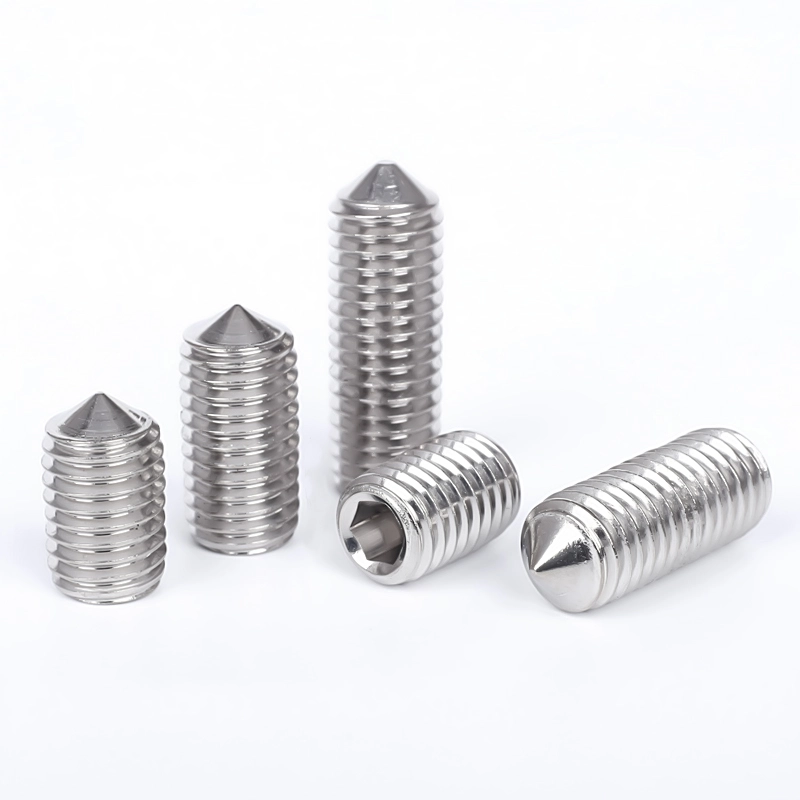

Roostevabast terasest DIN 914 koonuspunktiga komplektkruvi

Wanluo tehase otsemüügiga roostevabast terasest DIN 914 koonuspunktiga komplektkruvi. Kogu masin kasutab peata integreeritud struktuuri. Pärast paigaldamist saab selle töödeldava detaili sisse täielikult peita, ilma väljaulatuvate konstruktsioonideta ning see ei sega seadme tööd, komponentide libisemist ega välimusstruktuuri.

Miks see valida?

Toode on toodetud täielikult kooskõlas Saksa tööstusstandardi tolerantsidega. See on moodustatud ülitäpse külmsepistamise ja integreeritud karastamistöötluse abil. Üldine kõvadus on kõrge ja deformatsioonimäär on äärmiselt madal. Standardse sisemise kuusnurkse ava sisesein on sile ja korrapärane, sobides sisemiste kuusnurksete täppistööriistade jaoks. See talub suure pöördemomendiga lukustumist ega ole altid pragunemisele ega libisemisele. Rullvormitud meetriline täiskeermega hambaprofiil on tihe ja ühtlane. Keerme haardumine on sujuv ja positsioneerimine täpne. Koos suure kõvadusega koonuse otsaga võib see kindlalt hammustada tooriku positsioneerimissüvendisse, lahendades põhimõtteliselt tavalised vead, nagu võlli korpuse nihkumine, komponentide lõdvenemine ja positsioneerimistõrge seadme pikaajalisel töötamisel. See sobib erinevate mehaaniliste töötingimuste jaoks, mis nõuavad täpset kalibreerimist ja pikaajalist stabiilset positsioneerimist.

Toote rakendus

1. Jõuülekandevõlli ja pöörleva võlli pöörlemisvastane positsioneerimine

Meie roostevabast terasest DIN 914 koonuspunktiga komplektkruvi kasutatakse laialdaselt erinevate mehaaniliste ülekandevõllide, südamikuvõllide ja ümarvarda komponentide ümbermõõdu kinnitamiseks. Kasutades koonuse otsa võlli korpuse eelseadistatud nõgusatesse punktidesse hammustamiseks, moodustub jäik lukustusasend, mis takistab võlli pöörlemist, nihkumist või nurga kaldumist seadme töö ajal, tagades ülekandekonstruktsiooni stabiilse töötäpsuse.

2. Hammasrataste, ketirataste ja sünkroonrataste lukustamine ja kinnitamine

Sobib hammasrataste, ketirataste, sünkroonrataste ja võlli korpuste lukustamiseks ja fikseerimiseks, asendades traditsioonilise lihtsa piiramismehhanismi. Kasutades ära koonuse otsa fikseeritud punkti hammustamise eelist, hoiab see ära ratta kere lõdvenemise või nihkumise suurel kiirusel pöörlemisel, tagades jõuülekandesüsteemi sobitamise täpsuse.

3. Laagrite ja täppiskomponentide piiramine ja kalibreerimine

Kasutatakse laagrite, pukside ja täppistööriistade komponentide aksiaalseks piiramiseks ja peenhäälestamiseks. Peata peidetud struktuur ei hõivata montaažiruumi ja suudab täpselt juhtida komponentide paigaldusvahet, saavutades mikromeetri tasemel koostu joonduse, mis sobib täppisautomaatikaseadmete, -instrumentide ja -tööriistade montaažinõuetega.

4. Väikeste mehaaniliste konstruktsioonide peenhäälestusfiksatsioon

Saab kasutada erinevate reguleeritavate raamide, positsioneerimisplokkide ja väikeste liikumiskomponentide lukustamise peenhäälestamiseks. See toetab korduvat lõdvendamist, ümberpaigutamist ja uuesti lukustamist, mis sobib sagedaste reguleerimisstsenaariumide jaoks, nagu seadmete silumine, töötingimuste mikroreguleerimine ja regulaarne täppiskalibreerimine.

Komponentide geomeetria funktsioon ja kohandatud valmistamise metoodika

DIN 914 koonuseotstega kruvid kasutavad integreeritud ülitäpset külmsepistus- ja kõvastustöötlusprotsessi, mille üldmõõtmed on rangelt tööstusliku tolerantsi kontrolliga. Standardne sisemine kuuskantpistikupesa on sügavalt vormitud sileda siseseinaga, mis sobivad ideaalselt kokkusobivate täppiskuuskantvõtmetega, toetades suure pöördemomendiga lukustamist ilma tööriista libisemise või pistikupesa kokkuvarisemiseta. Täpselt poleeritud 90° koonilisel otsal on ühtlane koonus ja kõrge kõvadus, mis suudab stabiilselt hammustada metalli, asetades nõgusad punktid ilma otsa purunemise või deformatsioonita, tagades libisemisvaba fikseeritud positsioneerimise. Täislõikega standardne meeterkeere on valtsitud tiheda ja korraliku hambaprofiiliga, mis tagab sujuva kruvimise, täpse lukustuskäigu ja tiheda keerme sobivuse, sobib sagedaseks reguleerimiseks ja pikaajaliseks vibratsiooniga töötingimusteks. Saadaval esmaklassilise roostevaba terase ja ülitugeva legeerterase klassidena, tagavad kruvid suurepärase kõvaduse, surve- ja korrosioonikindluse, säilitades stabiilse positsioneerimise täpsuse erinevates mehaaniliste montaažikeskkondades.

Toote parameeter

Funktsionaalne paremus ja raskeveokite kohapealne rakendus

1. Professionaalne 90° koonuspunktiga hambumuskonstruktsioon moodustab sisseehitatud lukustuse koos tooriku positsioneerimissüvenditega, tekitades tugevat pöörlemisvastast hõõrdumist, lahendades täielikult võlli ja käigukasti osade pöörlemis- ja nihkeprobleemid kiire töö ja vibratsiooni tingimustes.

2. Täielik ilma peata varjatud paigaldus saavutab nullpinna väljaulatuvuse, liikuvate osade konstruktsioonilise sekkumiseta, kohandub ideaalselt kompaktsete mehaaniliste konstruktsioonide ja piiratud koosteruumidega, ilma et see mõjutaks seadmete tööd ja välimuse tasasust.

3. Kõrge kõvadusega koonuse ots ja integreeritud kruvikere struktuur takistavad otsa purunemist ja deformeerumist suure pöördemomendiga lukustamise ajal, tagades pikaajalise stabiilse hammustuse positsioneerimise ja parandades oluliselt seadmete kokkupaneku stabiilsust ja ohutust.

4. Täpne standardkeerme sobitamine toetab paindlikku mikroreguleerimist ja korduvat lahtivõtmist, mugav seadmete silumiseks, positsiooni kalibreerimiseks ja igapäevaseks hoolduseks, vastupidava ja usaldusväärse kinnitusjõudlusega.

5. Mitmekesised materjalilahendused hõlmavad mitut kasutusstsenaariumi: 12,9 kõrgtugev teras suure koormusega mehaaniliseks positsioneerimiseks ja roostevaba teras korrosioonivastaste ja niiske keskkonna seadmete montaaži jaoks, mida kasutatakse laialdaselt masinate, vormide, automaatika ja mõõteriistade tööstuses.

Märkused Tähelepanu

1. See on konstrueeritud nii, et see sobiks konkreetsete positsioneerimisavadega ning keelab pimeda vajutamise ja kõvalukustamise. Roostevabast terasest DIN 914 koonuspunktiga kruvi saavutab positsioneerimise, hammustades eelnevalt määratletud aukude eelseadistatud süvendeid. Sileda võlli pinnale ilma positsioneerimisavata on rangelt keelatud jõuga lukustada. See võib põhjustada koonuse otsa purunemise, võlli pinna kriimustuse, positsioneerimise libisemise ja stabiilse väändevastase efekti saavutamata jätmise.

2. Paigaldamisel tuleb kasutada standardseid täppistööriistu: Paigaldamisel tuleb kasutada sobivat standardset õige suurusega kuuskantvõtit. Rangelt on keelatud kasutada mittestandardseid või kulunud tööriistu, et vältida tööriista libisemist lukustamise ajal ja sisemise ava ümardamist, mis võib põhjustada kruvi kinnikiilumist, mis raskendab lahtivõtmist.

3. Kontrollige lukustusjõudu, et vältida ülekoormuskahjustusi: Suure pöördemomendiga lukustamisel tuleb jõudu rakendada ühtlaselt. Liigne jõuline pingutamine põhjustab koonuse otsa purunemise ja positsioneerimisava deformatsiooni, mis kahjustab montaaži täpsust ja seadme edasise töö stabiilsust.

4. Eristage töötingimusi ja valige sobiv materjal: Tavaliste siseseadmete jaoks saab kõvaduse suurendamiseks valida legeerterasest mudeli. Niiske, väliskeskkonna või söövitava keskkonna puhul tuleks kasutada roostevabast terasest materjali, et vältida luku rikkeid pikaajalise oksüdeerumise ja roostetamise tõttu ning raskendamaks lahtivõtmist.

5. Kontrollige regulaarselt lukustuse olekut sagedaste reguleerimisstsenaariumide korral: Korduvat reguleerimist vajavate ja pikaajalise vibratsiooniga seadmete punktide puhul on vaja regulaarselt kontrollida lukustuse olekut. Lahtised kruvid tuleb kohe kinni keerata, et vältida pikaajalisest vibratsioonist põhjustatud kumulatiivseid mikronihkeid, mis võivad mõjutada seadme üldist täpsust.

6. Ärge asendage seda kandvate lukustuskruvidega: see toode on täppispositsioneerimise ja piiramise tarvik. Selle põhifunktsioonid on väändevastane, positsioneerimine ja peenreguleerimine. Seda ei saa kasutada kande-, pingutus- või nihkepealise lukustuskruvina. Purunemise ja rikke vältimiseks vältige ülekoormust.
