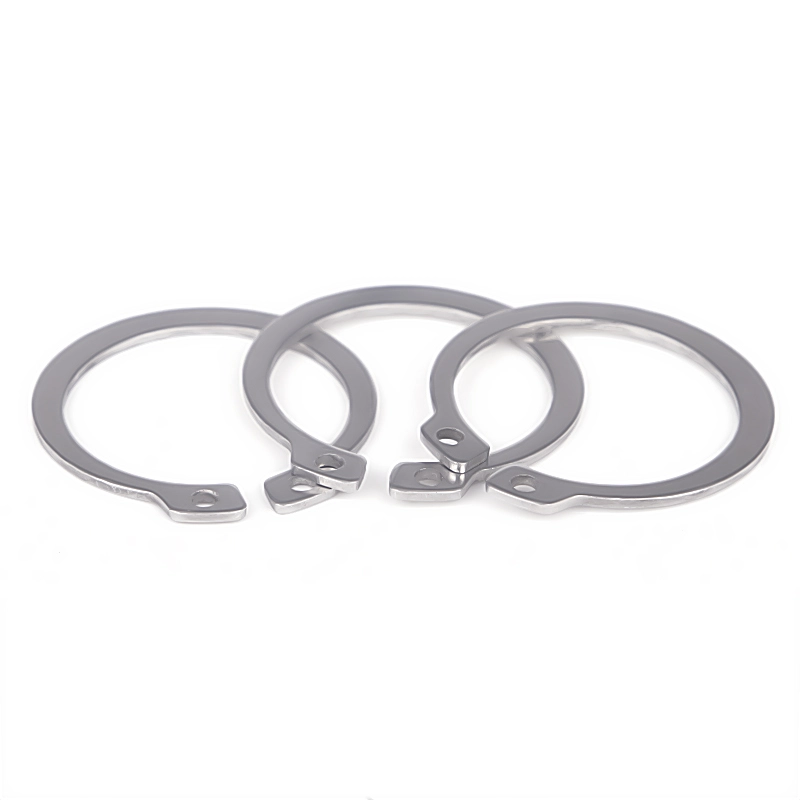

Roostevabast terasest DIN 471 väline rõngasrõngas

Wanluo tehase kõrge kvaliteediga roostevabast terasest DIN 471 välimine rõngasrõngas on valmistatud rangelt vastavalt Saksa DIN tööstusstandarditele, mis kuuluvad täppis-elastsete kinnitusdetailide hulka, mis on spetsiaalselt ette nähtud võlli kinnitamiseks.

Saada päring

Product Description

Erinevalt survelaagrite ja lõdvenemisvastaste seibidest on roostevabast terasest DIN 471 välisrõngas avatud elastne rõngasstruktuur, mis on rakendatud ainult pöörlevate ja fikseeritud võllide välisele ringsoonele. Täpse elastse kokkutõmbumise ja lähtestamise jõudlusega saab selle kiiresti paigaldada võlli soonde, et saavutada aksiaalne piir, vältides tõhusalt laagrite, hammasrataste, varrukate ja muude võlli osade aksiaalset libisemist ja mahakukkumist mehaanilise töötamise ajal. See on mehaanilise jõuülekande koostu oluline standardkinnitus, millel on lihtne paigaldus, kõrge kinnitustäpsus ja pikaajaline stabiilne piirefekt.

Põhikomponentide disain ja standardiseeritud töötlemistehnika

DIN 471 välised võlli kinnitusrõngad kasutavad kvaliteetset vedruterasest ja roostevabast terasest toorainet, mida on töödeldud integreeritud täppisstantsimise, integreeritud karastamise ja karastamise kuumtöötluse ja servade viimistlusega. Standardne avatud vahe ja reserveeritud paigaldusavad sobivad ideaalselt professionaalsete kinnitustangidega kiireks kokkupanekuks ja lahtivõtmiseks. Sisemine läbimõõt ja radiaan on täpselt kalibreeritud, et tagada standardsete võlli soontega tihe kinnitus, ilma lõdva kinnituse või liigse pingutushälbeta. Üldine rõnga korpus on ühtlase paksusega ja suurepärase elastsusega, stabiilse kokkutõmbumis- ja lähtestusvõimega ning pärast korduvat lahtivõtmist ja pikaajalist vibratsiooni ei ole kerge elastset väsimust, püsivat deformatsiooni ega murdumist tekitada. Sile jämevaba välisserv väldib kokkusobivate osade kriimustamist ja üldine konstruktsioonitugevus vastab tööstuslikele raskekoormuse piirnormidele.

Toote parameeter

Parameetri üksus	Üksikasjalik spetsifikatsioon
Toote nimi	DIN 471 väline rõngasrõngas, võlli kinnitusrõngas, väline kinnitusrõngas
Executive Standard	DIN 471, ISO standard, GB standard, kohandatud mittestandardsed suurused
Saadaval materjal	304, 316L roostevaba teras, kvaliteetne vedruteras, tsingitud süsinikteras
Suuruste vahemik	Võlli läbimõõt φ3mm–φ100mm täisstandardsuurused, kohandatud spetsiaalne ava ja paksus
Struktuuri tüüp	Väline avatud elastne rõngas, topelt paigaldusava disain, võlli soone kinnitustüüp
Töötlemise tehnoloogia	Täppisstantsimine, kuumtöötlemise karastamine, servade eemaldamine, elastne kalibreerimine
Kohaldatav objekt	Standardsed pöörlevad võllid, hammasrattavõllid, laagrivõllid ja silindrilised võlli osad
Pinnatöötlus	Marineerimine ja passiveerimine / Tsingitud / Must oksiid, rooste- ja korrosioonivastane
Mehaanilised omadused	Tugev elastne sitkus, väsimusvastane, kukkumisvastane piir, stabiilne kinnitusjõud
Pakkimismeetod	Niiskuskindel sisekott + ekspordikarp, kaubaaluste pakkimine hulgitellimuste jaoks
Tarneteenus	Kohapealne hulgitarne, mittestandardne kohandamine, segatud kinnitusdetailide ühekordne hange

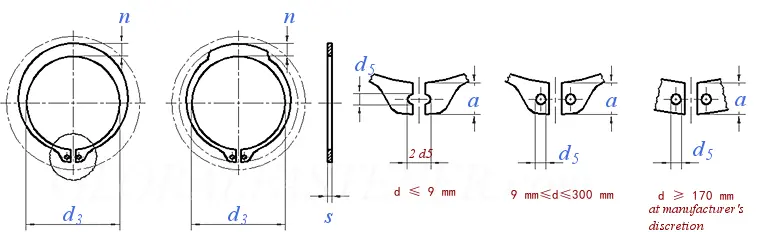

Stainless Steel Din 471 External Circlip

Nominaalne läbimõõt d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 ühiku kohta ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominaalne läbimõõt d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 ühiku kohta ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominaalne läbimõõt d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 ühiku kohta ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominaalne läbimõõt d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 ühiku kohta ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Silmapaistvad toote eelised ja universaalne töötingimuste kohandamine

1. Professionaalne välisvõlli kinnituskonstruktsioon sobib ideaalselt standardsete võlli soontega, tagades ühtlase ja stabiilse elastse kinnitusjõu, piirates tõhusalt võlli osade aksiaalset nihet ja lahendades seadme vibratsioonist ja pöörlemisest põhjustatud komponentide mahakukkumise probleemi.

2. Kõrge täpsusega integreeritud kuumtöötlemisprotsess annab kinnitusrõngale suurepärase elastse taastumise ja väsimusevastase toime. See säilitab stabiilse elastsuse pärast korduvat paisumist ja kokkutõmbumist, ei lõdvestu ega katke pikaajalisel suurel kiirusel.

3. Reserveeritud topeltpaigaldusavad teevad koostööd spetsiaalsete kinnitustangidega, tagades kiire kokkupaneku ja lahtivõtmise, parandades oluliselt seadmete hoolduse ja komponentide asendamise tõhusust, sobivad partiide tööstuslikuks kokkupanekuks.

4. Murdevaba sile viimistlus kaitseb võlli ja sobivaid osi paigaldamise ja töötamise ajal kriimustuste ja hõõrdumise eest, tagades käigukasti komponentide montaažitäpsuse ja tööea.

5. Mitmed materjali- ja pinnatöötlusvõimalused kohanduvad erinevate töökeskkondadega, mida kasutatakse laialdaselt mehaanilistes seadmetes, autoosades, elektriseadmetes, hüdraulilistes pneumaatilistes komponentides ja automatiseeritud ülekandesüsteemides.

Stainless Steel Din 471 External Circlip

KKK

K1: Milleks kasutatakse roostevabast terasest DIN 471 välist rõngast?

A1: DIN 471 on võllide väline kinnitusrõngas, mis on peamiselt paigaldatud mehaaniliste võllide välissoonele laagrite, hammasrataste, võllihülsside ja muude osade kinnitamiseks, vältides aksiaalset libisemist ja mahakukkumist, realiseerides võlli pöörlevate komponentide täpse piiri.

Q2: Mis vahe on DIN 471 (võll) ja DIN 472 (auk) kinnitusrõngaste vahel?

A2: DIN 471 on väline kinnitusrõngas võlli paigaldamiseks, mis kinnitab võlli välisringi; DIN 472 on sisemine kinnitusrõngas aukude paigaldamiseks, mis kinnitab ava siseseina. Need kaks struktuuri on vastandlikud ega ole omavahel asendatavad.

Q3: Kas kinnitusrõngas kaotab pärast pikaajalist kasutamist elastsuse?

A3: Meie DIN 471 kinnitusrõngad kasutavad ranget karastus- ja karastustöötlust, millel on stabiilne elastsus ja tugev väsimusvastane võime. Tavalistes töötingimustes ei ole see lahti ega vigane, tagades pikaajalise piirstabiilsuse.

Q4: Kas paigaldamine nõuab professionaalseid tööriistu?

A4: Jah. Laienduspaigaldamisel on soovitatav kasutada sobivaid lukustustangid, et vältida kunstlikku deformatsiooni ja purunemist, tagades pärast paigaldamist tiheda sobivuse ja stabiilse piirava efekti.

K5: Kas saate kohandada mittestandardseid kinnitusrõngaid?

A5: Jah. Toetame spetsiaalse välisläbimõõdu, paksuse, soone suuruse ja kõrge korrosioonikindlusega pinnatöötluse kohandamist, et täita spetsiaalsete mehaaniliste võlli komponentide piirnõudeid.
