Ühe otsaga hex eraldusvõime

Single-End Hex Standoffs, tuntud ka kui ühe avaga isas-emane kuuskantvahetükid, on professionaalsed keermestatud isolatsioonikinnitused, mis on ette nähtud elektroonikaseadmete vahede toetamiseks ja fikseeritud kinnituseks. Standardse kuusnurkse välisprofiiliga tööriista hõlpsaks lukustamiseks ja pöördemomendi reguleerimiseks on sellel vahetükil klassikaline üheotsaline keermestatud struktuur: üks ots on väliskeermega fikseeritud lukustuse paigaldamiseks ja sisemus on täielikult läbi sisekeerme sobiva kruvikoostu jaoks. See juhib täpselt montaaživahet PCB-de, trükkplaatide, näidikupaneelide ja seadmete kestade vahel, tagades stabiilse isolatsiooni, toe ja kinnituste integreerimise. Töödeldud kõrge jäikusega metallmaterjalidest, sellel on täpne keerme taluvus, tugev vibratsioonivastane jõudlus ja suurepärane korrosioonikindlus. See on standardne sobiv kinnitus elektroonikakappide, intelligentsete instrumentide, võrgu šassii ja tööstuslike juhtimisseadmete täpseks kokkupanekuks.

Saada päring

Product Description

Toote parameeter

Parameetri üksus	Üksikasjalik spetsifikatsioon
Toote nimi	Üheotsaline kuuskant, isoleeritud isane-emane kuuskantvahe, üheavaline kuuskant-keermega vaherõngas, PCB kuuskant-kinnitussammas
Executive Standard	Meetiliste kinnitusdetailide üldine spetsifikatsioon toetab kohandatud jooniste tootmist
Saadaval materjal	304 roostevaba teras, 316 roostevaba teras, nikeldatud süsinikteras
Keerme spetsifikatsioon	M2, M2.5, M3, M4, M5, M6, M8 meeterkeere
Efektiivne pikkus	6mm-100mm, mittestandardne pikkus kohandatav
Struktuurne funktsioon	Kuusnurkne väliskere, ühe otsaga väliskeere, ühekordse sisemise sisekeermega ava
Pinnatöötlus	Roostevabast terasest naturaalne poleerimine, nikeldamine, tsinkimine
Põhijõudlus	Täpne vahekaugus, lihtne pöördemomendiga pingutamine, kõrge konstruktsiooni jäikus, vibratsioonivastane, korrosioonikindlus
Sobivad tööriistad	Mutrivõti, mutrivõti
Rakenduse stsenaariumid	PCB kinnitus, elektrikapp, instrumendi korpus, võrgu šassii, tööstuslik juhtkarp, elektroonikaseadmete komplekt
Kohandatud teenus	Kohandatud kuuskantlaius, väliskeerme pikkus, sisekeerme sügavus, spetsiaalne pinnaviimistlus, lasermärgistusteenus

Materjali ja tooraine ülevaatus

Massiivseid metallvardaid kontrollitakse rangelt saabumisel. Iga partii puhul tehakse keemilise koostise kontrollimine ja kõvaduse proovide võtmise katse. Pinnakontroll kõrvaldab pragude, kriimustuste ja lisadega toormaterjali. Materjalide testimise sertifikaadid säilitatakse partiide jälgitavuse tagamiseks. Ebapuhtad toormaterjalid lükatakse tagasi, et vältida niidi lõhenemist, mõõtmete kõrvalekaldeid ja ebapiisavat mehaanilist tugevust töötlemise ajal.

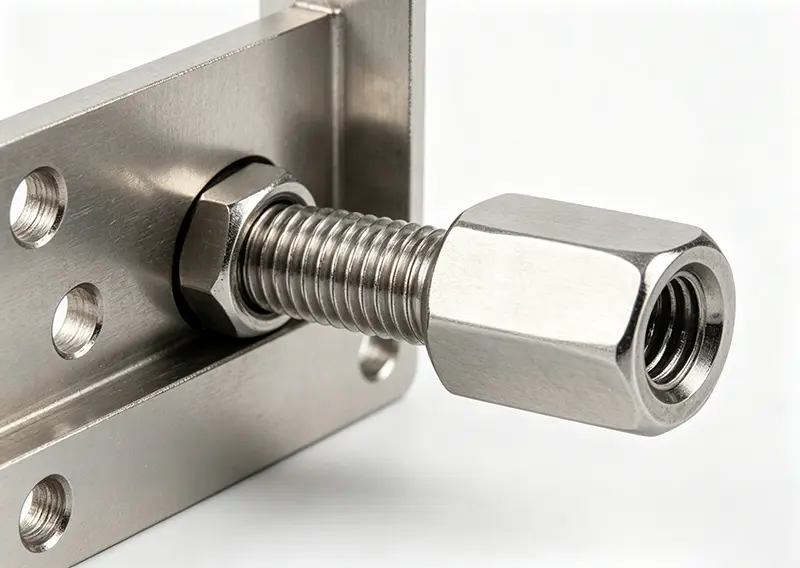

Single End Hex Standoff

Kvaliteedikontroll ja tootmisvoog

Tootmise töövoog: tahke varda lõikamine → kuuskantvormimine → väliskeerme valtsimine → sisemine avakeermestamine → jäme eemaldamine → pinna viimistlemine → keermemõõturi kontroll → mõõtmete mõõtmine → visuaalse välimuse kontroll → pakkimine.

Keermemõõturid kontrollivad nii välis- kui ka sisekeermeid 100-protsendiliselt. Plaaditud süsinikterasest versioonid läbivad perioodilise soolapihustusproovi võtmise. Murtud, mittetäielike keermetega või tolerantsiväliste mõõtmetega osad eemaldatakse enne tarnimist.

Rikete vältimine ja levinud väärkasutuse analüüs

Ärge rakendage paigaldamise ajal liigset pöördemomenti, vastasel juhul võib tekkida keerme eemaldamine või kuuskantkorpuse deformatsioon. Sobitage vastavate meetrilise suurusega kinnituskruvidega; jämeda ja peene keermega tarvikute segamine põhjustab montaaži ebaõnnestumise. Suure soolasisaldusega rannikukeskkondade jaoks valige süsinikterasest kaetud variantide asemel roostevaba terase klass 316. Vältige kasutamist suure koormusega konstruktsioonilaagrite jaoks; see toode on mõeldud pigem elektroonikaseadmete vahemontaažiks kui rasket kandevõimet kandvate ühenduste jaoks.

Tellimuse ja kohandamise kirjeldus

Standardsuurusi hoitakse laos kiireks kohaletoimetamiseks. Toetatud on mittestandardne pikkus, spetsiaalne keerme sügavus ja spetsiaalne kuuskantmõõtmeline OEM-i kohandamine. Materjalide katseprotokollid ja korrosioonivastased katseprotokollid on saadaval nõudmisel. Pakkimisvõimalused hõlmavad sisemisi kilekotte, ekspordikarpe ja kaubaaluste pakkimist hulgitellimuste jaoks. Tarne näidis on saadaval kliendi projektieelseks kontrollimiseks.
