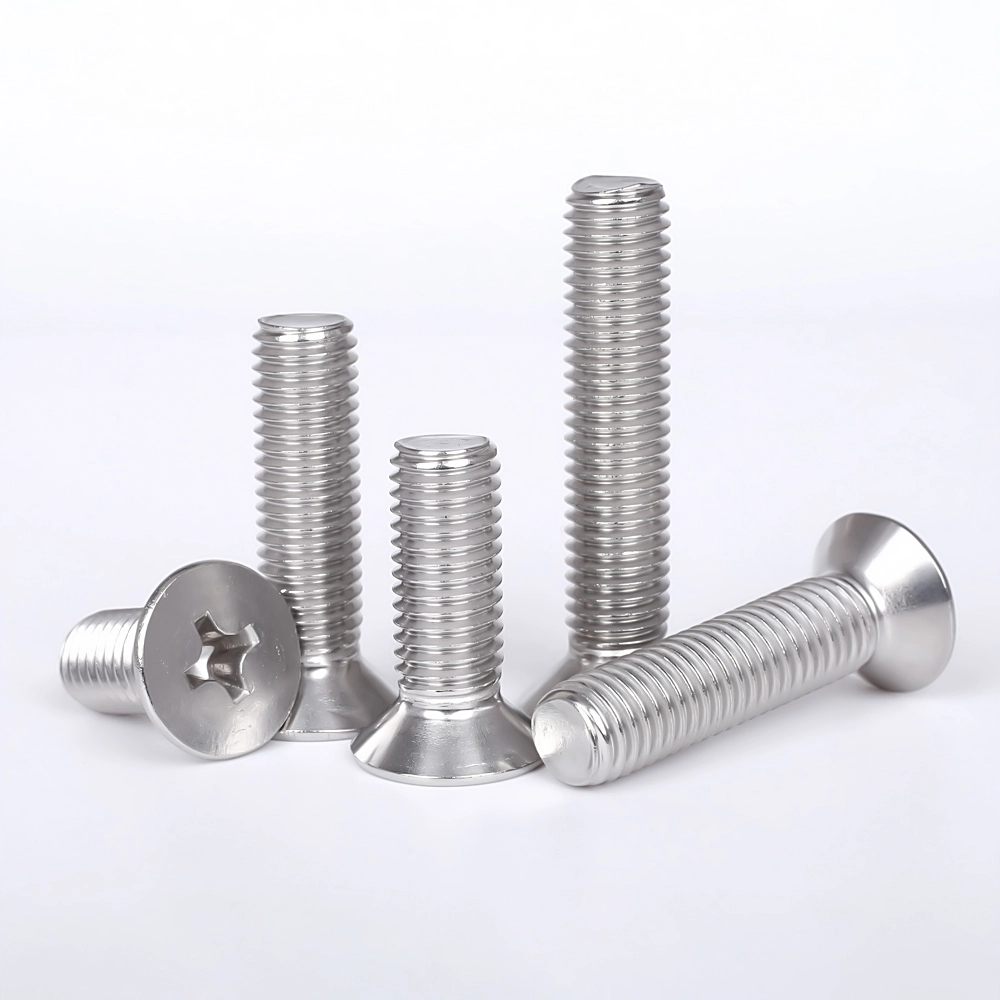

GB819 süvistatud risti süvistatav masinakruvi

Wanluo tarnija Hiina GB819 süvistatavad ristsüvistatavad masinakruvid toodetakse rangelt vastavalt riiklikele standardi spetsifikatsioonidele, mis on spetsialiseerunud lamedate peidetud täppismontaaži stsenaariumidele. Erinevalt GB818 väljaulatuva peaga masinakruvidest on sellel mudelil standardne 90-kraadise koonusekujuline süvistatud peakonstruktsioon, mille saab pärast pingutamist täielikult töödeldavasse detaili kinnistada, et saavutada null-eenduv ülitasane pind.

Saada päring

Product Description

Standardse täiskeermega metrilise masinakruvina Wanluo GB819 süvistatud ristsüvistatud masinkruvi nõuab montaaži jaoks sobivaid eelkeermestatud keermestatud auke, millel on ülitäpne keerme sobivus, ilma lahtise kinnituseta ja stabiilne lukustus. See lahendab suurepäraselt väljaulatuvate kruvide häirete, tooriku tasase pinna ja blokeeritud liikuvate osade probleemid täppismontaažil ning seda kasutatakse laialdaselt suure tasapinnaga seadmetes, täppisvormides ja sujuvalt toote kokkupanekus.

Toote ehitusomadused ja masstootmise meisterlikkus

GB819 ristsüvistatud peaga masinakruvid kasutavad integreeritud külmsepistusvormimise ja ülitäpse sekundaarse keerme valtsimisprotsessi. Tööstuslikul standardsel 90° koonilisel peal on täpne nurga tolerants, mis sobib ideaalselt universaalsete tooriku vastupuuravadega, et tagada õmblusteta tasapinnaline paigaldus. Süvendatud standardne ristsüvend sobib tihedalt käsitsi ja elektriliste kruvikeerajatega, vältides tõhusalt tööriista libisemist ja soonte kahjustamist kiirel partii kokkupanemisel ja korduval lahtivõtmisel. Täielikul ja ühtlasel meeterkeermel on täpne mõõtmete tolerants, sujuv kruvimine ja tugev kinnitustihedus, ilma kinnikiilumise või keerme libisemiseta. Kvaliteetsest roostevabast terasest ja tsingitud süsinikterasest materjalidest valmistatud kruvikorpusel on ühtlane kõvadus, suurepärane tõmbekindlus, väsimus- ja korrosioonivastane jõudlus, mis säilitab pikaajalise stabiilse kinnitustäpsuse erinevates kerge ja keskmise koormusega töökeskkondades.

Toote parameeter

Parameetri üksus	Üksikasjalik spetsifikatsioon
Toote nimi	GB819 süvistatud ristsüvistatav masinakruvi, lamepea meetermõõdustik
Executive Standard	GB819, ISO standard, ristviide DIN/ANSI standard
Saadaval materjal	304, 316, 316L roostevaba teras, süsinikteras, tsingitud
Suuruste vahemik	M1,6-M12 täisstandardsed meetermõõdustikud, saadaval on kohandatud mittestandardne pikkus
Pea tüüp	90° standardne kooniline süvistuspea, täielikult tasapinnaline varjatud paigaldus
Ajami tüüp	Standardne ristsüvend, mis ühildub universaalsete käsitsi ja elektriliste tööriistadega
Lõime funktsioon	Täpne täismeetriline niit, ühtlane hammaste samm, kõrge sobitamise täpsus
Pinnatöötlus	Söötmine ja passiveerimine, jämevaba sile pind, rooste- ja korrosioonivastane
Mehaanilised omadused	Kõrge tõmbetugevus, stabiilne lukustusjõud, väsimusvastane, korduvkasutatav kinnitus
Pakkimismeetod	Niiskuskindel sisepakend + ekspordikarp, kaubaaluste pakkimine hulgitellimuste jaoks
Tarneteenus	Kohapealne hulgitarne, mittestandardne kohandamine, segatud kinnitusdetailide ühekordne hange

Gb819 Countersunk Cross Recessed Machine Screw

Kruvikeere d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pitch		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teooria.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Tegelik	max = nimisuurus	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Tegelik	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max = nimisuurus		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Pistikupesa nr.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Tungimise sügavus	Tüüp H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Tüüp H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Tüüp Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Tüüp Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Peamised funktsionaalsed eelised ja süsteemiehitusrakendus

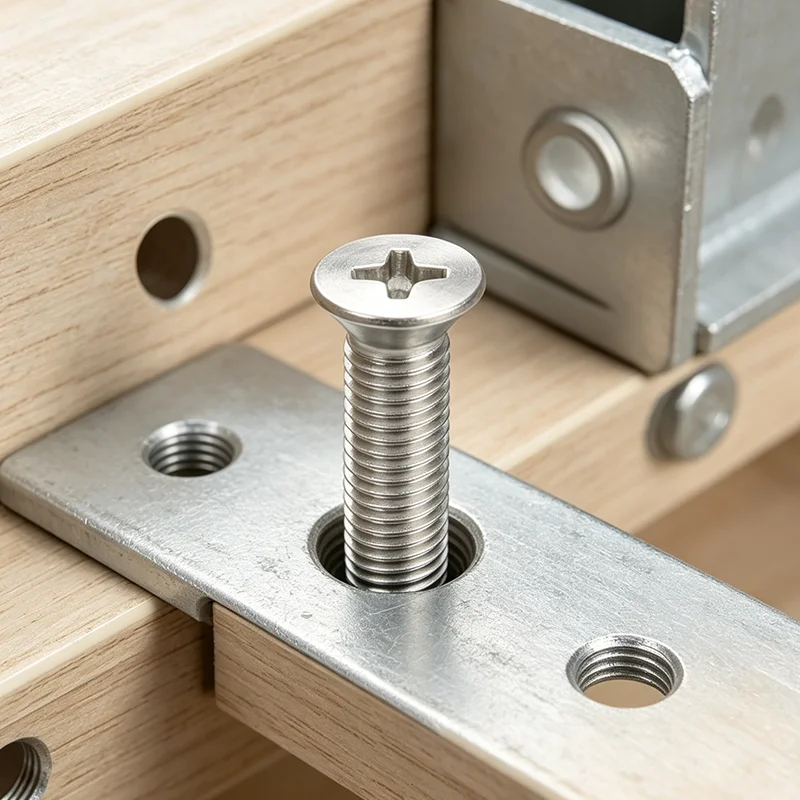

1. Täielikult süvistatud tasapinnaline paigalduskonstruktsioon välistab täielikult pinna väljaulatuvad osad, vältides tõhusalt mehaaniliste libisevate osade hõõrdumist, kokkupõrget ja kinnikiilumist, tagades kokkupandud toorikute sujuva töö ja kõrge tasasuse.

2. Standardne 90° koonuspea sobib suurepäraselt universaalsete vastupuuravadega, realiseerides õmblusteta paigalduse, parandades oluliselt seadme pindade tasasust ja üldist esteetikat, sobides ülitäpse välimusega kokkupanekuks.

3. Täppisvaltsitud täismeetriline niit on suure tolerantsi täpsusega, mis sobivad ideaalselt standardsete mutrite, seibide ja keermestatud aukudega, millel on sujuv kruvimine ja keerme libisemine, mis toetab pikaajalist korduvat lahtivõtmist ja hooldust.

4. Optimeeritud ristsüvendi struktuur suurendab tööriista kinnituse tihedust, vältides tõhusalt libisemist ja soonte kahjustusi suure pöördemomendiga lukustamise ja partii kokkupaneku ajal, parandades tootmise efektiivsust ja montaaži tootlikkust.

5. Mitu materjalivalikut kohanduvad erinevate töökeskkondadega. Roostevabast terasest versioonid on vastupidavad oksüdatsioonile ja korrosioonile, samas kui tsingitud süsinikteras vähendab hankekulusid, kattes sisevalgustite paigaldamise ja väljas kergelt söövitava stseeni nõuded.

Gb819 Countersunk Cross Recessed Machine Screw

KKK

K1: Mis vahe on GB819 ja GB818 masinakruvide vahel?

V1: GB818 on väljaulatuv plaadipea tavapäraseks avatud paigalduseks, samas kui GB819 on süvistatud lamepea täielikult tasapinnaliseks peidetud paigaldamiseks. Nende keerme spetsifikatsioonid on ühtsed, erinev on ainult pea struktuur. GB819 kasutatakse spetsiaalselt stsenaariumide jaoks, mis nõuavad nulli väljaulatuvat ja ülitasast pinda.

Q2: Kas GB819 vajab paigaldamiseks eelkeermestatud auke?

A2: Jah. Standardse masinakruvina tuleb see kinnitamiseks sobitada eelkeermestatud keermestatud aukudega või tugimutritega. Seda ei saa otse isekeermestada nagu isekeermestavaid kruvisid, tagades ülitäpse montaaži tolerantsi.

Q3: kas süvistatud pea mõjutab kinnitustugevust?

A3: Ei. Kruvi korpuse keerme ja südamiku läbimõõt on standardse tööstusliku disainiga, millel on tavaliste masinakruvide ühtlane tõmbetugevus ja lukustusstabiilsus. Süvistatud pea muudab ainult paigaldusvormi, ilma kinnitusjõudlust vähendamata.

Q4: Milliste stsenaariumide jaoks sobivad GB819 kruvid?

A4: laialdaselt kasutatav täppisinstrumentides, automaatikaseadmete libisevates osades, vormitarvikutes, elektroonikaseadmete korpustes, mööbli tasapinnalistes kokkupanekutes ja kõigis stsenaariumides, mis nõuavad lamedat pinda ja ilma struktuursete häireteta.

K5: Kas saate kohandada GB819 kruvide erispetsifikatsioone?

A5: Jah. Toetame mittestandardse kruvi pikkuse, spetsiaalse keerme sammu ja isikupärastatud pinnatöötluse kohandamist, et rahuldada erilisi täppismontaaži ja inseneri kohandamise vajadusi.
